Eine Wallbox braucht einen passenden Fehlerstromschutz. Welcher FI-Schutzschalter nötig ist, hängt jedoch von der Wallbox selbst ab. Entscheidend ist insbesondere, ob sie bereits eine geeignete Gleichfehlerstrom-Erkennung integriert hat.
Warum braucht eine Wallbox einen FI-Schutz?
Beim Laden eines Elektroautos können unterschiedliche Fehlerströme auftreten. Ein Fehlerstrom-Schutzschalter soll gefährliche Ableitströme erkennen und den Stromkreis abschalten.
VDE FNN weist darauf hin, dass Ladeeinrichtungen einen geeigneten Fehlerstromschutz benötigen – entweder bereits in der Wallbox integriert oder als separate Schutzkomponente in der Installation.

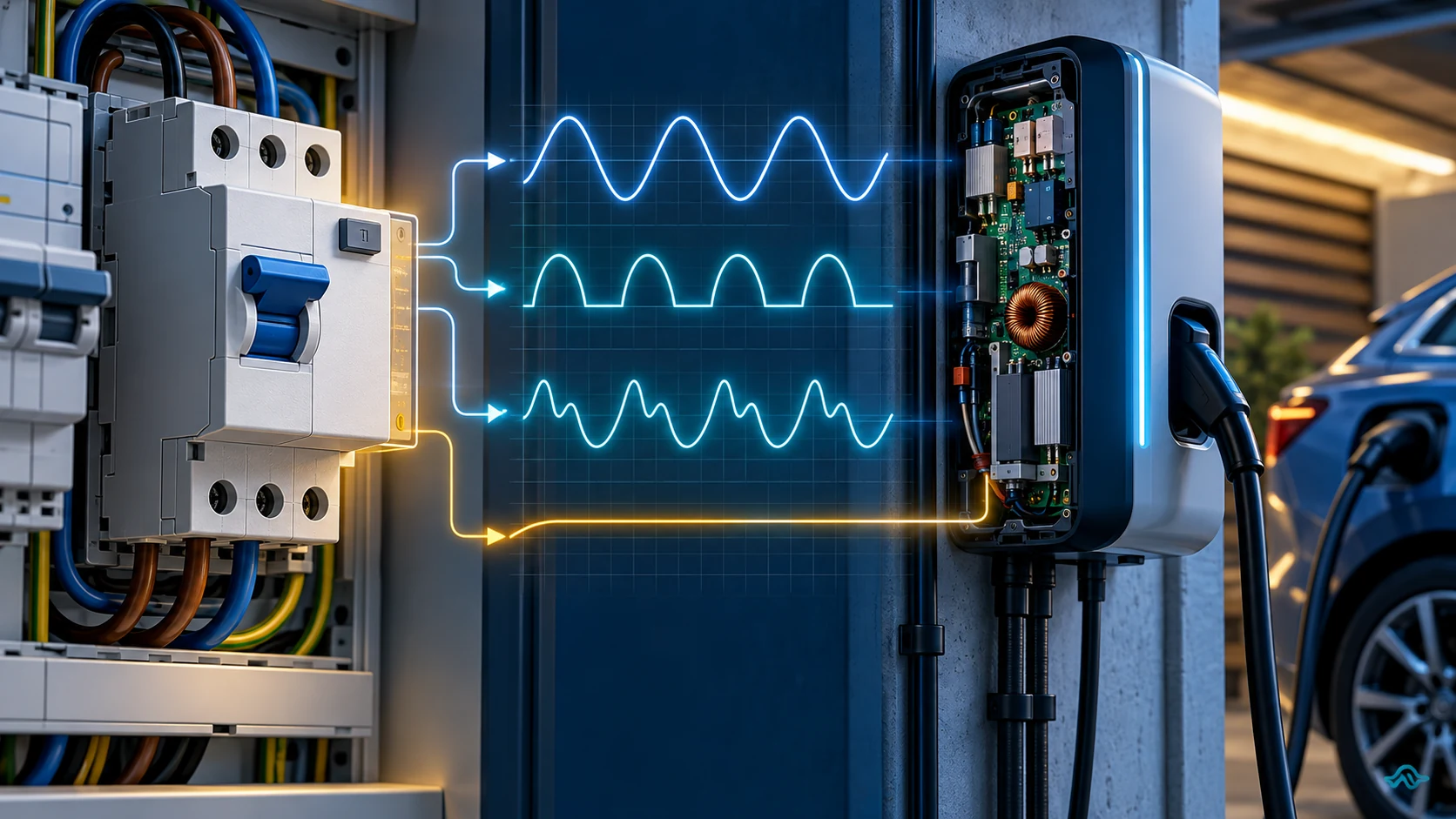

Warum reicht nicht immer ein normaler Typ A?
Ein klassischer FI Typ A erkennt Wechsel- und pulsierende Gleichfehlerströme. Glatte Gleichfehlerströme aus Ladeelektronik können seine Funktion beeinträchtigen.
Deshalb muss die Ladeinstallation zusätzlich gegen relevante DC-Fehlerströme geschützt werden.
Wann kann Typ A ausreichen?
Wenn die Wallbox selbst eine normgerechte DC-Fehlerstromerkennung integriert und der Hersteller ausdrücklich vorsieht, dass davor ein FI Typ A verwendet werden darf, kann diese Kombination ausreichend sein.
Die konkrete Vorgabe im Installationshandbuch der Wallbox ist daher entscheidend.

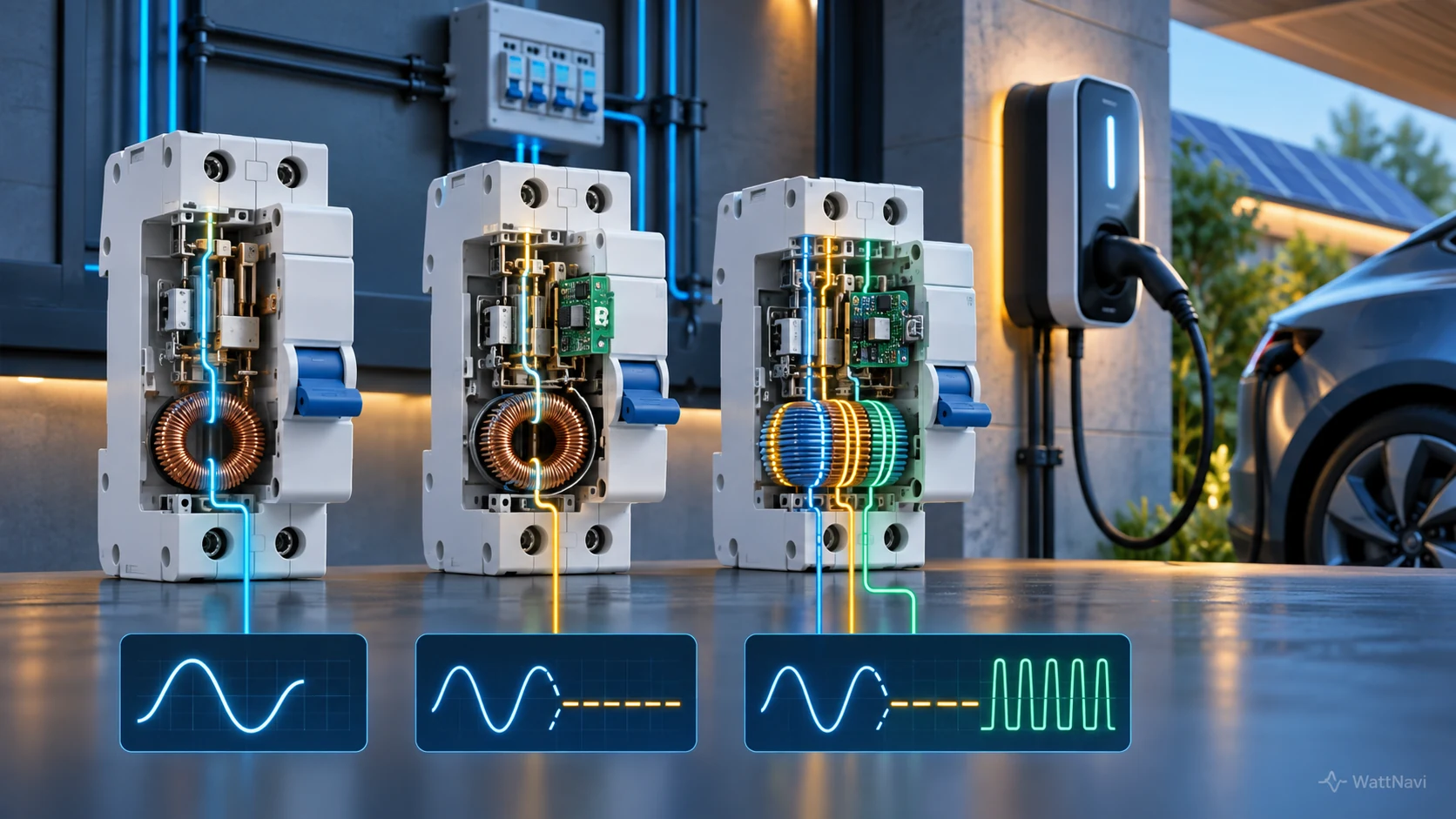

Was ist FI Typ A-EV?
Typ A-EV wurde speziell für Ladeeinrichtungen entwickelt und erweitert die Schutzfunktion gegenüber einem normalen Typ A um die Erkennung relevanter glatter Gleichfehlerströme.
Der VDE-Leitfaden nennt Typ A-EV als mögliche Lösung für Ladeinfrastruktur, wenn der erforderliche Schutz nicht bereits vollständig in der Wallbox enthalten ist.
Was ist FI Typ B?
Typ B ist allstromsensitiv und kann zusätzlich glatte Gleichfehlerströme erfassen. Er ist technisch umfassender, aber in der Regel teurer.
Ob Typ B erforderlich ist, hängt vom Wallbox-Konzept und den Herstellerangaben ab.
Warum ist „Typ B ist immer besser“ zu einfach?
Ein korrektes Schutzkonzept besteht nicht darin, einfach den teuersten FI einzubauen. Schutzgeräte müssen zur Wallbox, vorgeschalteten Installation und Selektivität passen.
Hat die Wallbox bereits eine geeignete DC-Erkennung integriert, kann ein zusätzlicher Typ B unnötig sein.
Wo sehe ich, welchen FI meine Wallbox braucht?
Im Datenblatt oder Installationshandbuch sollten Angaben zu Fehlerstromschutz und integrierter DC-Fehlerstromerkennung stehen.
Typische Formulierungen sind:
- „6 mA DC-Fehlerstromerkennung integriert“
- „RCD Typ A vorgeschaltet erforderlich“
- „RCD Typ B erforderlich“
- „DC residual current monitoring device integriert“
Ist der FI immer in der Wallbox eingebaut?
Nein. Manche Wallboxen enthalten nur die DC-Erkennung und benötigen zusätzlich einen externen Typ-A-FI. Andere integrieren weitergehende Schutzfunktionen.
Deshalb ist der Vergleich der Schutztechnik vor dem Kauf wichtig – nicht erst während der Installation.
Was ist mit dem Leitungsschutzschalter?
FI/RCD und Leitungsschutzschalter erfüllen unterschiedliche Aufgaben. Der FI schützt vor gefährlichen Fehlerströmen, der Leitungsschutzschalter vor Überlast und Kurzschluss der Leitung.
Eine Wallbox-Installation benötigt ein abgestimmtes Schutzkonzept für beide Risiken.
Kann ich den vorhandenen Haus-FI einfach mitbenutzen?
Das lässt sich nicht pauschal beantworten. Ladeeinrichtungen benötigen eine fachgerecht geplante Installation und einen passenden eigenen beziehungsweise zugeordneten Schutz.
Ein Elektrofachbetrieb muss prüfen, ob vorhandene Schutzorgane geeignet sind oder ein separater RCD erforderlich ist.
Wer darf den FI installieren?
Die Wallbox ist fest mit der elektrischen Anlage verbunden. Änderungen an Verteilung, Leitungsschutz und Fehlerstromschutz gehören in die Hände eines eingetragenen Elektroinstallationsbetriebs.
Mehr dazu: Wallbox anmelden 2026.
Warum Herstellerangaben wichtiger sind als Forenlisten
Zwei Wallboxen mit gleicher Ladeleistung können unterschiedliche interne Schutztechnik besitzen. Deshalb kann für Modell A ein Typ A ausreichend sein, während Modell B eine andere vorgeschaltete Lösung benötigt.
Checkliste vor dem Kauf
- integrierte DC-Fehlerstromerkennung vorhanden?
- welcher externe RCD wird laut Hersteller verlangt?
- Leitungsschutz bereits geplant?
- eigener Stromkreis vorgesehen?
- Installationskosten für externen FI berücksichtigt?
- Elektrofachbetrieb vor Kauf einbezogen?
Fazit
Bei einer Wallbox gibt es keinen universell richtigen FI-Typ für jedes Modell. Typ A kann mit integrierter DC-Fehlerstromerkennung ausreichen; Typ A-EV oder Typ B kommen je nach Schutzkonzept infrage. Entscheidend sind die Wallbox-Herstellerangaben und eine fachgerechte Planung der gesamten Ladeinstallation.
